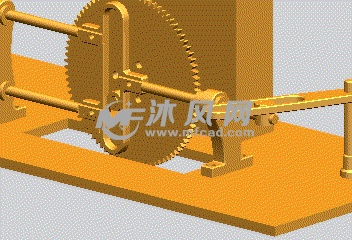

                  空間構件仿真-開槽連桿

                  作者:妙8   發布時間:2019-07-12 瀏覽:445 所需積分: 免費

                  妙8

                  概述:

                  第一步:機構的構件選取為【連桿】,其中底層的機架設置為固定連桿(L001);滑動的連桿為(L002);齒輪和螺栓為(L003);齒輪的滾子為(L005);連桿的滾子為(L006);旋轉的連桿為(L007)分別如圖所示;





                  1、圖1-1 固定連桿(L001)

                  2、圖1-2 滑動的連桿為(L002)

                  3、圖1-3 齒輪和螺栓為(L003)

                  4、圖1-4 齒輪的滾子為(L005)

                  5、圖1-5 連桿的滾子為(L006)

                  6、圖1-6 旋轉的連桿為(L007)

                  7、第二步:將齒輪L003添加運動副【旋轉副】;原點選擇齒輪圓心,矢量方向沿著齒輪面,同時添加驅動,以恒定速度轉動;基座欄上不用勾選嚙合連桿,但是連桿勾選機架L001;如圖1-7所示;圖1-7

                  8、第三步:將齒輪旁邊的滾子L005添加運動副【旋轉副】;原點選擇滾子圓心,矢量方向沿著滾子的表面;基座欄上不用勾選嚙合連桿,但是連桿勾選齒輪L003;如圖1-8所示;圖1-8

                  9、第四步:為滑動連桿L002添加運動副【滑動副】;原點選擇滑動連桿的表面,這里選擇了表面一處圓心,矢量方向沿著連桿軸向方向;基座欄上不用勾選嚙合連桿,但是連桿勾選機架L001;如圖1-9所示;圖1-9

                  10、第五步:將滑動連桿的滾子L006添加運動副【旋轉副】;原點選擇滾子圓心,矢量方向沿著滾子的表面;基座欄上不用勾選嚙合連桿,但是連桿勾選連桿L002;如圖1-10所示;圖1-10

                  11、第六步:為旋轉連桿L007添加運動副【滑動副】;原點選擇連桿的圓心,矢量方向選擇連桿的表面;基座欄上不用勾選嚙合連桿,但是連桿勾選機架L001;如圖1-11所示;圖1-11

                  12、第七步:在【插入】—【連接器】—【3D接觸】,選擇齒輪滾子L005和滑動連桿L002的連接件分別為操作和基座,在選項卡【庫倫摩擦】狀態打開,數據默認置就可以,如圖1-12;圖1-12

                  13、同樣地;選擇連桿滾子L006和旋轉連桿L007分別為操作和基座,在選項卡【庫倫摩擦】狀態打開數據默認;如圖1-13;圖1-13

                  14、第八步:進行【求解】播放運動動畫。文末附源文件,感興趣的朋友可以自己嘗試下,方法不唯一。
