                  CATIA快速批量選擇相似的元素(視頻內容無聲音)

                  作者:sdudwindy   發布時間:2019-05-21 瀏覽:479 所需積分: 5(沐風幣)

                  sdudwindy

                  概述:


                  在CATIA操作過程中,經常會遇到批量選擇幾何元素的情況,如果單純用鼠標去選擇會增加很大的工作量,在這里我介紹三種快速批量選擇的方法,供大家參考,希望對大家的工作有所幫助。

                  1 、使用“搜索”命令

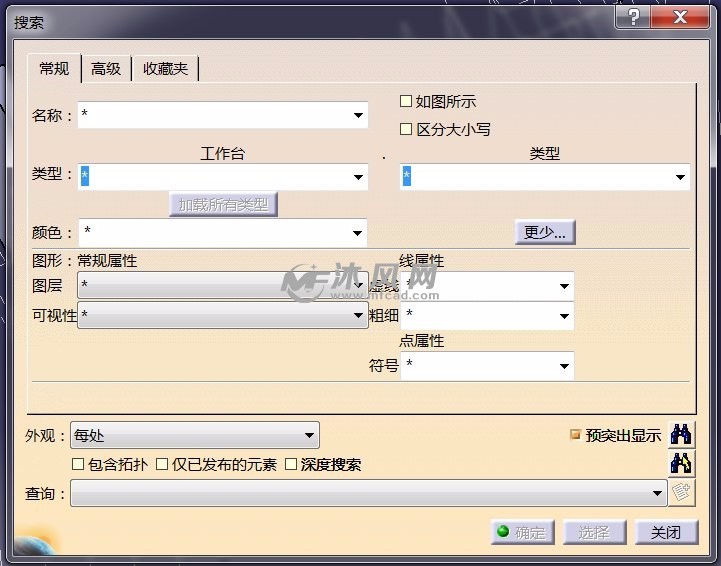

                  命令路徑“編輯-搜索”或者使用快捷鍵Ctrl+F,彈出搜索對話框,如下圖所示。簡單的操作方法見“視頻1搜索命令操作演示”。

                  視頻中,我只是以“選擇”類型中“從元素”選擇進行演示,沒有對所有選項進行演示,因為我在工作中用的最多的就是這一個了。 “工作臺”和“類型”等下拉菜單還有有很多選項,大家可以根據自己在工作中遇到的實際需求去嘗試使用不同的選項。


                  2 、使用“用戶選擇過濾器”進行批量選擇

                  “用戶選擇過濾器”工具條是一個用處非常大的工具條,非常方便大家快速批量的進行元素的選擇。用戶選擇過濾器工具條中分為點選擇(點過濾器)、線選擇(曲線過濾器)、面選擇(曲面過濾器)、體選擇(體積過濾器)、特征元素的選擇(特征元素過濾器)和幾何元素的選擇(幾何元素過濾器),每個命令可以單獨使用,也可以幾個一同使用。但是幾何元素和特征元素二者只能選一個。

                  注意:這幾個命令都無法批量選擇軸坐標系。

                  操作方法見“視頻2用戶選擇過濾器批量選擇”。


                  3 、批量隱藏或顯示元素

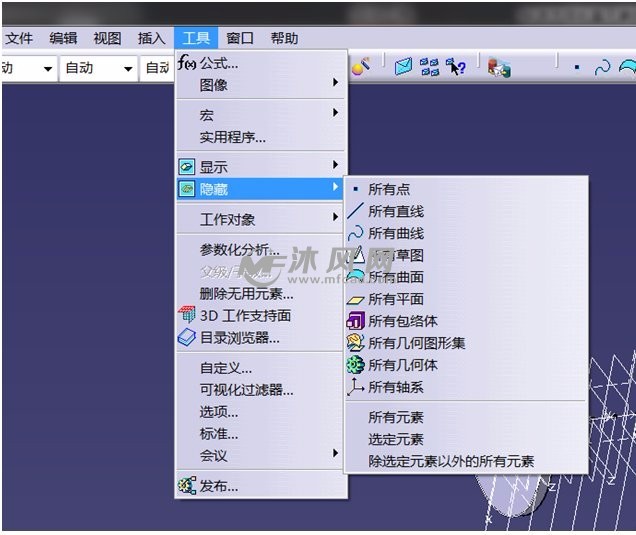

                  如果批量選擇元素只是為了將元素進行隱藏(很多情況是這樣的),可以選擇使用隱藏命令,命令路徑“工具-隱藏-”,如圖所示,可以選擇隱藏所有點、所有線等命令。

                  注意:這個命令只能針對Part文件,無法針對Product文件進行,如在“裝配設計模塊”無法實現該功能,而在“零件設計模塊”和“創成式外形設計模塊”可以實現。

                  批量顯示和批量隱藏的操作方法一樣。操作方法見“視頻3批量隱藏或顯示元素”。



                  4 、小結

                  以上三個例子都不是什么很深奧的東西,但是對提高工作效率都有著非常大的幫助,希望通過以上例子能使大家明白CATIA是一個功能非常強大的軟件,大家不要將其看成是一個簡單的三維建模軟件。也希望通過拋磚引玉,使大家發掘出CATIA更多更好更強大的功能,當然任何功能都得與自己的實際工作相接合、能提高自己的工作效率才更有意義。


                  1、搜索命名框1

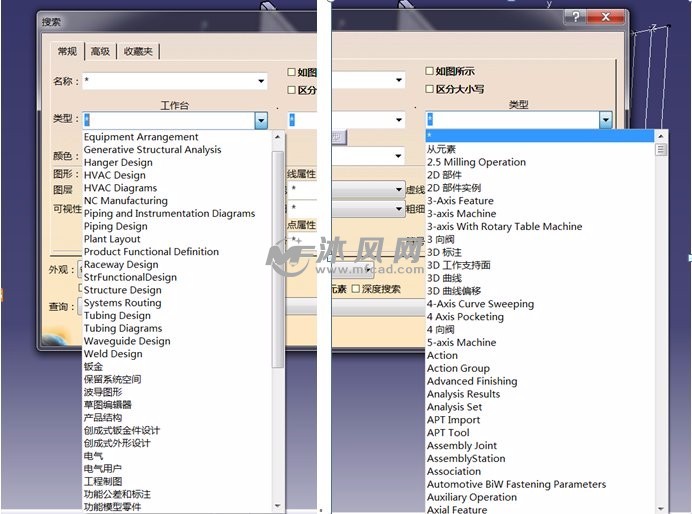

                  2、搜索命令框2

                  3、用戶選擇過濾器

                  4、批量隱藏
