                  創建CATIA二維工程圖繪圖模板

                  作者:sdudwindy   發布時間:2019-07-22 瀏覽:447 所需積分: 10(沐風幣)

                  sdudwindy

                  概述:

                  CATIA系統自帶了工程圖的繪圖標準,但是很多不符合公司的實際使用習慣,因此就需要對創建一些新的包含繪圖標準、繪圖圖框在內的模板,來滿足具體的使用要求。

                  本文詳細介紹了CATIA二維工程圖繪圖模板(包括繪圖標準和繪圖圖框)的創建過程,主要包括CATIA如何進入管理員模式、如何在管理員模式下創建和修改繪圖標準、如何快速的繪制和調用繪圖圖框。

                  通過附件中的圖文教程,接合3個視頻文件的學習,讀者可以清晰的了解創建繪圖模板的思路,輕松的創建工程圖繪圖模板,以應對工作需求。

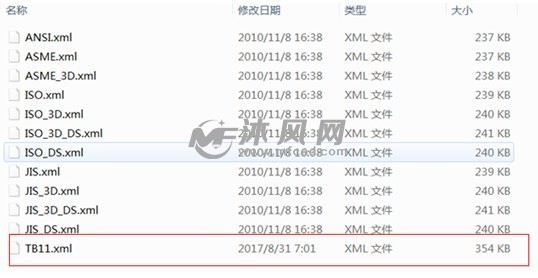

                  1、復制自定義標準到CATIA的標準存放目錄

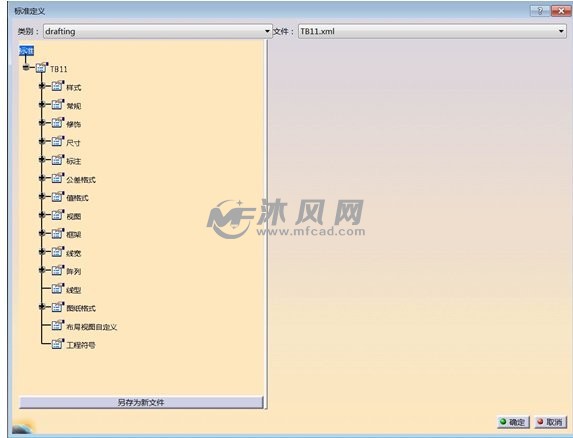

                  2、修改自定義標準中的內容

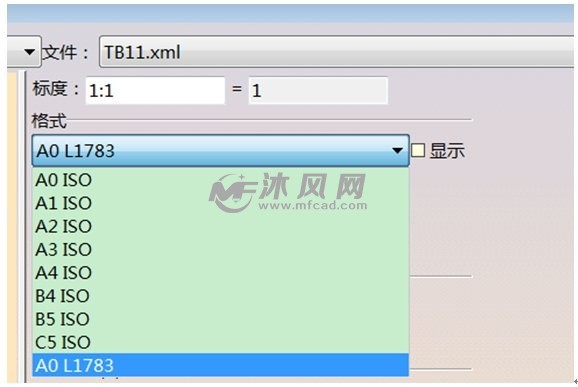

                  3、在自定義標準中創建新的圖紙尺寸格式

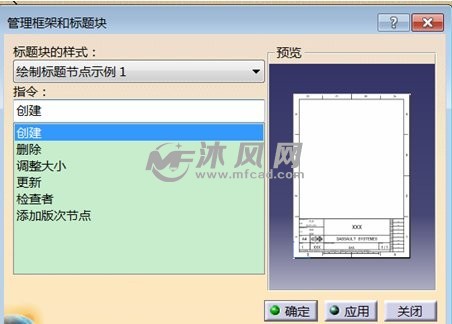

                  4、創建新的繪圖圖框模板
