                  用戶特征之焊接片、懸架鋼管和桿端模板使用方法

                  作者:FormulaMc054   發布時間:2019-08-26 瀏覽:66 所需積分: 免費

                  概述:

                  Catia用戶特征之焊接片、桿端和懸架鋼管,主要用于我在學生時期的一個項目——懸架的上橫臂,是一個整體性的結構件,但是在建模過程中需要分開建立,以供后期工程師在加工時能夠提供每個小零件的圖紙。

                  上橫臂模板主要分三個零件,第一為焊接片主要用于連接兩根有角度的鋼管;第二個零件為懸架的鋼管,與普通鋼管不同的是懸架鋼管是可以提前將于桿端和焊接片的布爾操作完成;第三個為桿端的模板,此桿端為M8的桿端,帶焊接套主要用于滿足橫臂的在耳片處的球副。

                  以下分別介紹兩種零件的模板:

                  第一個,焊接片;

                  焊接片可用于工程師創建懸架橫臂所用,其只需要兩條直線,,用戶特征會自動根據直線的長度和所在的空間位置進行建模,由于其尺寸大小以及確定,所以不另外設置參數,用戶使用時直接調用即可。

                  第二個,懸架鋼管

                  懸架鋼管可用于工程師創建懸架橫臂所用,其只需要一個輸入條件,即一條直線,用戶特征會自動根據直線的長度和所在的空間位置進行建模,在使用此用戶特征時一定注意方向,朝向焊接片還是朝向桿端需要有清晰的判斷。

                  第三個,桿端

                  懸架鋼管可用于工程師創建懸架橫臂所用,用戶需要輸入三個條件才可以完成此用戶特征,在使用時需要注意調整“耳片桿端距”參數,使其符合所裝在耳片上的耳片間距。

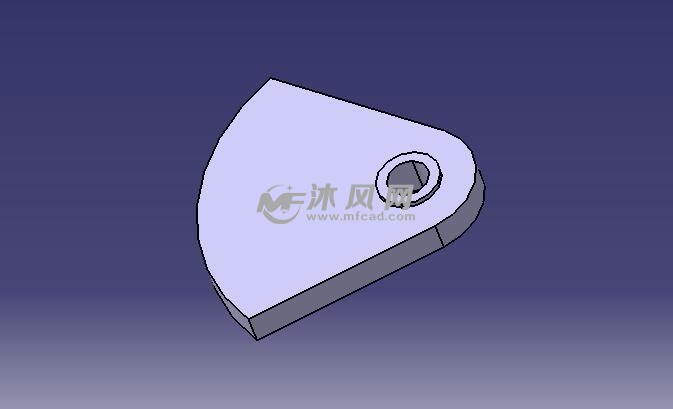

                  1、用戶特征之焊接片

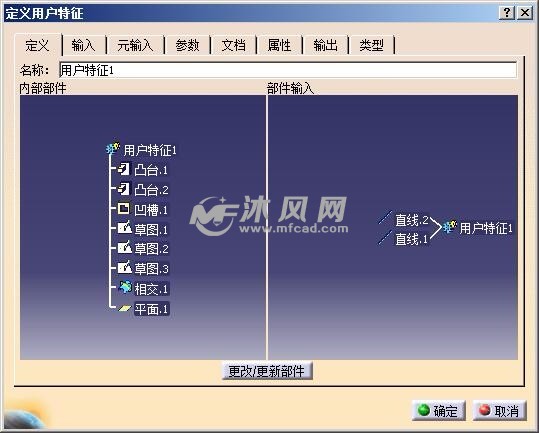

                  2、焊接片模板只需要兩條直線就可以建立

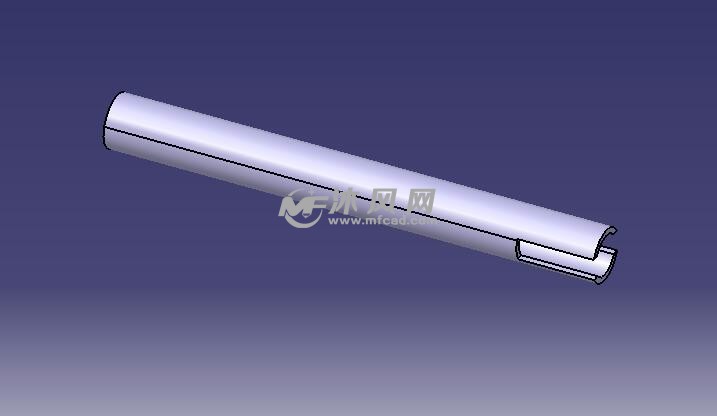

                  3、用戶特征之懸架鋼管

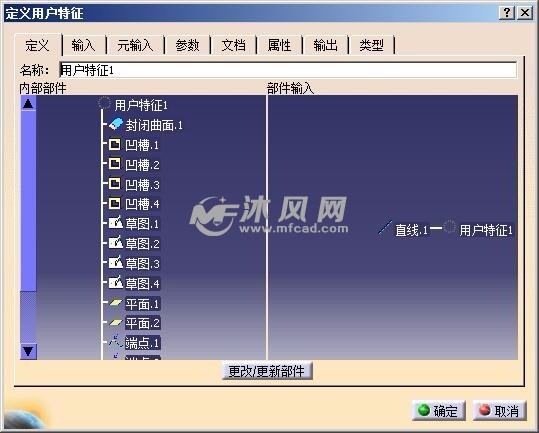

                  4、懸架鋼管沿用之前鋼管的輸入條件,但是需要注意方向問題

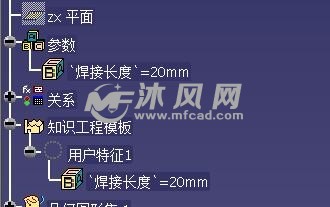

                  5、懸架鋼管自定義其焊接長度

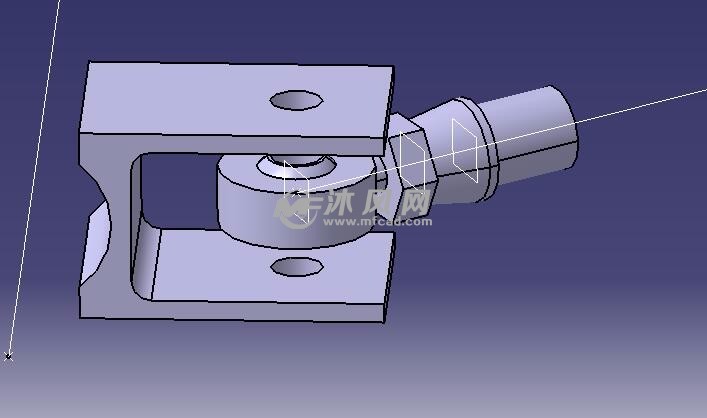

                  6、用戶特征之桿端

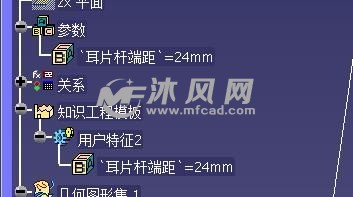

                  7、桿端模板為適應多種應用場合預留耳片桿端距參數

                  8、桿端模板相對于其他模板輸入條件更多

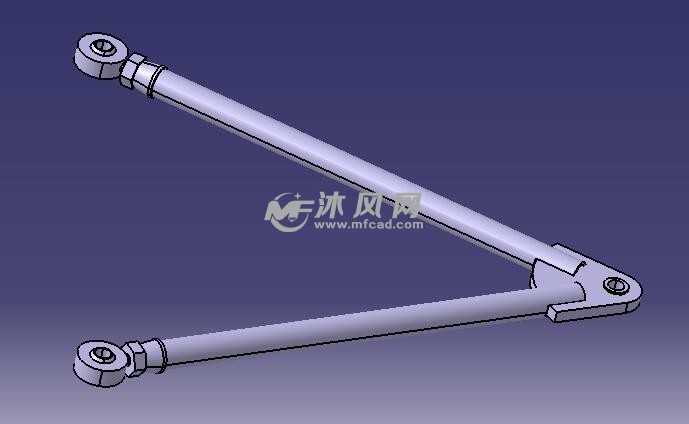

                  9、將三者共同用于建立出來的懸架橫臂如圖
