                  用戶特征之鋼管的用法

                  作者:FormulaMc054   發布時間:2019-08-26 瀏覽:102 所需積分: 免費

                  概述:

                  Catia用戶特征之鋼管主要用于在建模過程中出現的重復性鋼管建模,在實際建模過程中不可避免的出現大量重復性的鋼管建模,傳統的建模方法使得建模工程師不得不花費大量的時間進行“苦力活,而鋼管的用戶特征就完美的解決了這個問題,使得工程師能夠十分快捷和穩定的建立模型。

                  鋼管模板主要分兩種類型,第一種類型為圓形截面鋼管,主要用戶圓形截面的鋼管建模;第二種為方形截面鋼管。

                  以下介紹兩種類型的鋼管模型:

                  第一種,圓形截面鋼管;

                  圓形截面可用戶工程師創建圓形鋼管所用,其只需要一個輸入條件,即一條直線,用戶特征會自動根據直線的長度和所在的空間位置進行建模,有多個參數可供用戶修改,分別為鋼管外徑(半徑),鋼管厚度,其默認參數為外徑(半徑)R12.7mm,厚度1.5mm。

                  第二種,方形截面鋼管;

                  方形截面可用戶工程師創建方形鋼管所用,其只需要一個輸入條件,即一條直線,用戶特征會自動根據直線的長度和所在的空間位置進行建模,有多個參數可供用戶修改,分別為鋼管長度,鋼管寬度,鋼管圓角半徑,鋼管厚度,其默認參數為長度40mm,寬度40mm,圓角半徑R4mm,厚度3.25mm。

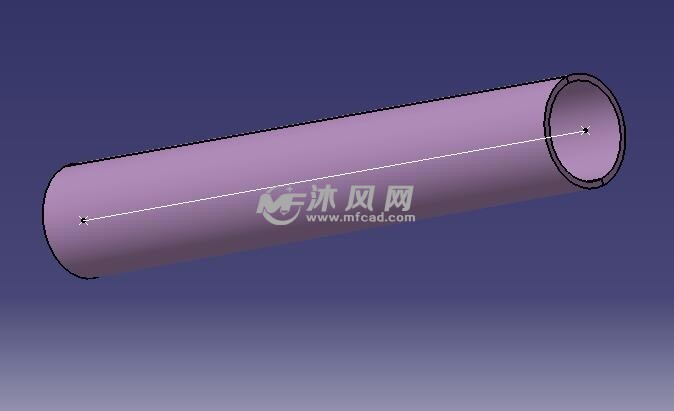

                  1、用戶特征之圓形鋼管

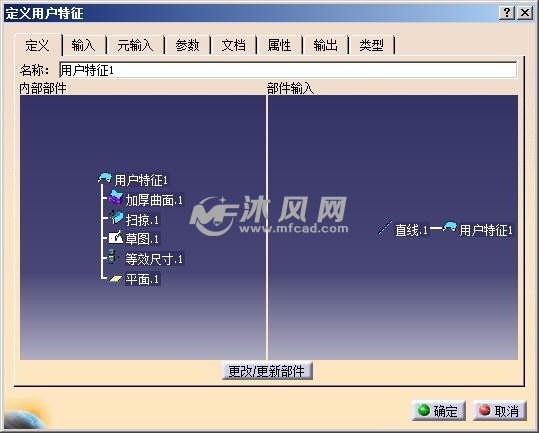

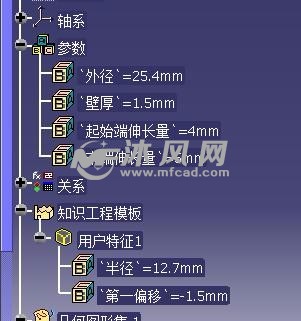

                  2、擁有多個參數可供用戶后期修改進行自定義鋼管的尺寸

                  3、輸入條件僅為一條之間,用戶特征會自動根據直線長度和直線所在的空間位置進行建模

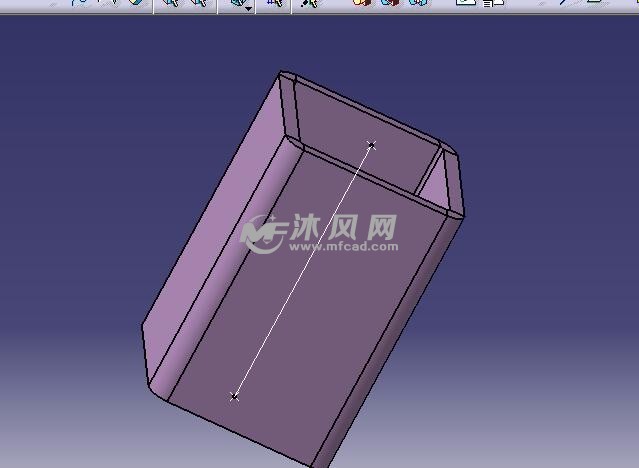

                  4、用戶特征之方形鋼管

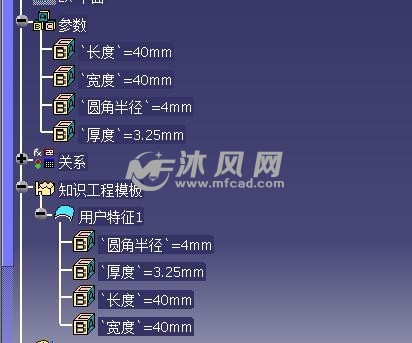

                  5、擁有多個可編輯參數,分別對截面長度、寬度、圓角半徑和厚度方面預留參數

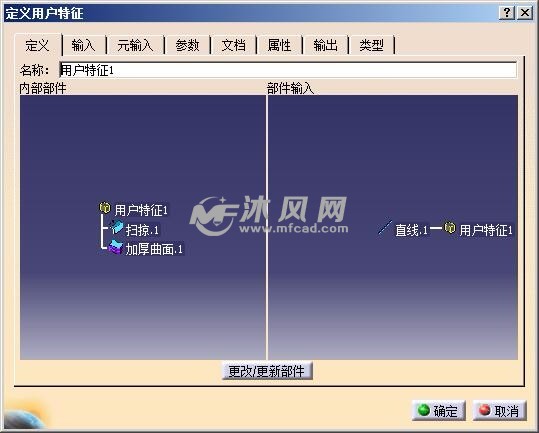

                  6、輸入條件使得用戶可以十分方便的操作
